HZG-76 Tocha de Soldadura Orbital Automática de Tubo

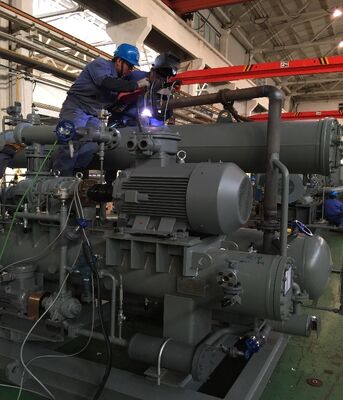

O HZG-76 é uma tocha de soldagem orbital automática de tubo a folha de tubo de todas as posições projetada para tubos de aço carbono e aço inoxidável de parede média e espessa de 19 mm a 76 mm.O tubo permanece parado enquanto a tocha gira, por isso é amplamente aplicado à instalação no local de juntas tubo a tubo e tubo a cotovelo.

Por que escolher a tocha de solda orbital HZG-76

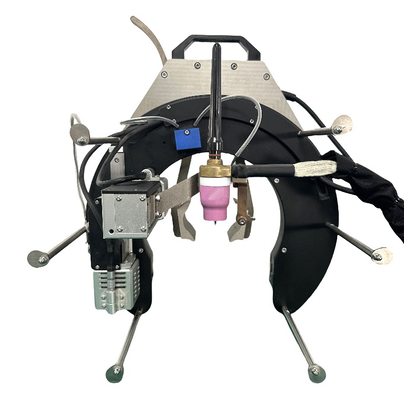

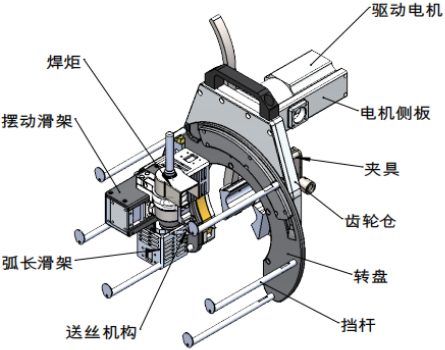

• Três módulos centrais- o sistema de rotação, o dispositivo de pinçagem e o sistema de transmissão constituem uma cabeça de solda compacta e estável.
• Corpo de liga de alumínio leve com pinça de pinça- o ajustamento sem passos adapta-se a diferentes diâmetros de tubos.
• Transmissão de engrenagem sem reacção- rotação estável e baixo momento de inércia, sem bloqueios mesmo em condições de alta temperatura.
• Tecelagem elétrica e oscilação de comprimento de arco- satisfaz os requisitos do processo de soldadura de passagem múltipla, com rastreamento automático do comprimento de arco AVC e capagem OSC.
• Tocha refrigerada por água circulante- suportar uma operação contínua de longa duração; trabalha tanto para solda autogénea como para solda de alimentação de fio.

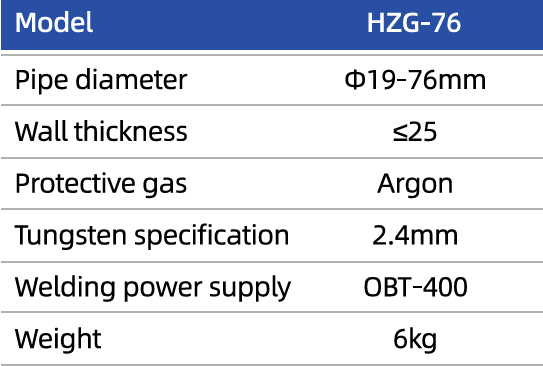

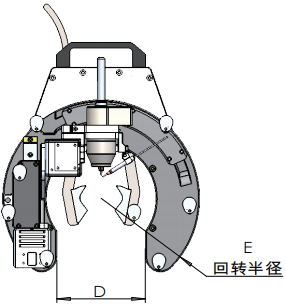

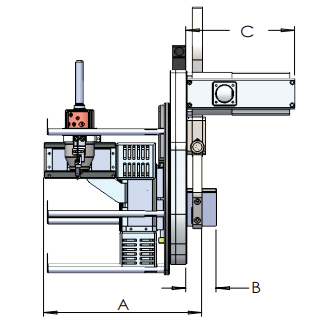

Parâmetros da cabeça de solda (HZG-76)

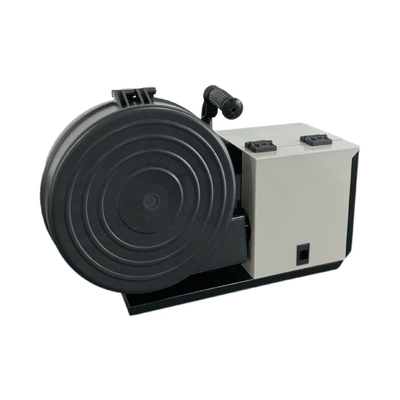

Parâmetros do alimentador de fios

Características de desempenho da solda

• Aço de carbono com uma espessura superior a 2,5 mm soldado com um sulco em V: ângulo de sulco de lado único ≥ 37°, desalinhamento inferior a 10% da espessura da parede.
• Aço inoxidável com uma espessura superior a 2,5 mm soldado com um sulco em V: ângulo de sulco de lado único ≥ 45°, desalinhamento inferior a 10% da espessura da parede.
• Espaço livre de arranque: 0-0,5 mm.
• As soldaduras são feitas em pontos pequenos, finos e densos.
• Modo de soldadura: o tubo permanece parado enquanto a tocha de soldadura gira para completar a soldadura.
• Para a soldagem de múltiplos passos com juntas ranhadas, o AVC rastreia automaticamente o comprimento do arco; o passe de tapação é completado pela oscilação de tecelagem do OSC.

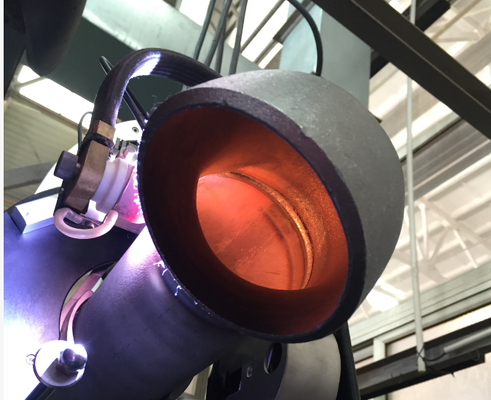

Imagens do produto

Condições comerciais

Contacte-nos

Por favor, entre em contato conosco para obter o preço mais recente e o prazo de entrega.
