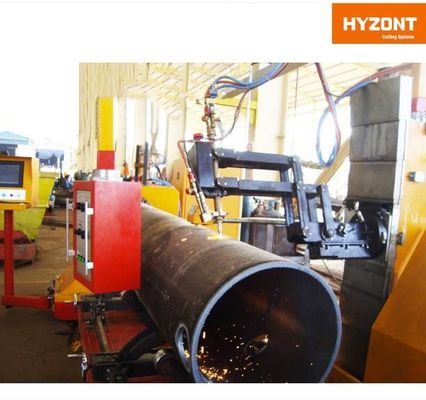

Máquina de Corte de Perfil de Plasma para Tubos Redondos de Grande Diâmetro 3D com Tocha de Chanfro e Carga de 6000Kg

Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading
Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading Large Diameter Round Pipe Plasma Profile Cutting Machine 3D Bevel Torch 6000Kg Loading

Imagem Grande :  Máquina de Corte de Perfil de Plasma para Tubos Redondos de Grande Diâmetro 3D com Tocha de Chanfro e Carga de 6000Kg

Detalhes do produto:
Lugar de origem: Xangai, China
Marca: HYZONT
Certificação: CE / ISO 9001
Número do modelo: CNCXG1200-V
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: CNY 835,000 FOB Shanghai
Detalhes da embalagem: Caixa de madeira, envio por um contêiner completo de 20GP
Tempo de entrega: No prazo de 60 dias mediante pagamento antecipado
Termos de pagamento: 30% contra o PI, saldo de 70% antes da entrega
Habilidade da fonte: 10 conjuntos por mês
Contato

Máquina de Corte de Perfil de Plasma para Tubos Redondos de Grande Diâmetro 3D com Tocha de Chanfro e Carga de 6000Kg

descrição
Tipo de máquina: Máquina de corte a plasma de perfil de tubo redondo CNC de 5 eixos Modelo: CNCXG1200-V
Diâmetro do tubo (OD): 500-1050mm Comprimento do tubo: 12000mm
Modo de corte: Corte do plasma Espessura do corte do plasma: 1-25mm (corte de chanfro 22mm)
Fonte de energia de plasma: Fonte de plasma de alta potência de 12.000 W Maçarico de Corte Plasma: Tocha de corte de perfil de plasma 3D
Sensor de altura: Sensor fotoelétrico de altura, resposta de 0,1s Sistema de controle: Sistema de controle CNC tipo barramento (barramento de campo Ethernet industrial)
Sistema operacional: Sistema operacional de controle industrial Mostrar: Tela sensível ao toque à prova de explosão de 19 polegadas
Programas: Software de controle de versão em inglês Ônibus de campo: Barramento de campo Ethernet industrial
Número do eixo: Mais de 6 Módulos de E/S: Módulos de E/S de barramento
periférico: USB x4, RS232/485, Ethernet Mandril de tubo: Mandril concêntrico manual de 3 mandíbulas com subida/descida automática
Capacidade máxima de carga: 6000 kg Velocidade de rotação do tubo: 0-10000mm/min
Erro de movimentação: 0,2mm/1000mm Peso Líquido: 5000kg
Servo motor: Servo AC de alta precisão Caixa de engrenagens: Caixa de engrenagens de precisão importada
refrigerador de água: Refrigerador de água industrial
Destacar:

Tocha de corte de perfil de plasma 3D

,

Placa de Tubo Concêntrica de 3 Castanhas

,

Capacidade de Carga de Tubo de 6000Kg

Máquina de Corte de Perfil de Tubo Redondo CNC de Grande Diâmetro a Plasma

Esta máquina de corte de perfil de tubo redondo a plasma é um sistema CNC de 5 eixos projetado para cortar tubos circulares em diâmetros de 500mm a 1050mm e comprimentos de até 12000mm. Com uma fonte de plasma de alta potência de 12000W, uma tocha de corte de perfil 3D a plasma e um sensor de altura fotoelétrico, ela executa cortes retos e chanfrados, corte de furos, perfis de junta em T, multi-ramificações e cotovelos (junta de camarão) em aço carbono, aço inoxidável e outros tubos metálicos, cortando espessura de parede de 1-25mm.

Por que escolher esta máquina de corte de perfil de tubo redondo a plasma

  • Tocha de corte de perfil 3D a plasma - executa corte de extremidade de tubo, corte de furos, perfis de junta em T, multi-ramificações e cotovelos (junta de camarão) com chanfro vertical e horizontal.
  • Mandril concêntrico de 3 garras para tubos - mandril concêntrico manual de 3 garras com função automática de subida/descida segura tubos de 500mm a 1050mm de diâmetro.
  • Capacidade de carga de tubo de 6000Kg - suporte de apoio e estrutura de alta resistência para manusear tubos grandes e de parede espessa para fabricação em oficina.
  • Movimento de precisão - erro de movimento de 0.2mm/1000mm com servo acionamento AC de alta precisão e caixa de engrenagens importada para cortes de perfil precisos.

Especificações Técnicas

ParâmetroValor
Tipo de máquinaMáquina de corte de perfil de tubo redondo CNC de 5 eixos a plasma
Diâmetro do tubo (OD)500-1050mm
Comprimento do tubo (comprimento do trilho da tocha)12000mm
Modo de corteCorte a plasma
Espessura de corte a plasma1-25mm (corte chanfrado 22mm)
Fonte de plasmaFonte de plasma de alta potência de 12000W
Tocha de corte a plasmaTocha de corte de perfil 3D a plasma
Sensor de alturaSensor de altura fotoelétrico, velocidade de resposta de 0.1 seg
Sistema de controleSistema de controle CNC tipo barramento (barramento de campo Ethernet industrial)
Sistema operacionalSistema operacional de controle industrial
TelaTela widescreen de 19 polegadas com tela sensível ao toque à prova de explosão
SoftwareSoftware de controle em versão inglesa
Modo de barramento de campoBarramento de campo Ethernet industrial
Número de eixosMais de 6
E/SMódulos de E/S de barramento
PeriféricosUSB x4 (USB3.0 x1), porta serial RS232/485, Ethernet
Mandril de tuboMandril concêntrico manual de 3 garras com função automática de subida e descida
Capacidade máxima de carga6000Kg
Velocidade de rotação do tubo0-10000mm/min
Erro de movimento0.2mm / 1000mm
Peso líquido5000Kg

Principais peças de reposição

PeçaEspecificação
MandrilMandril de 3 garras, 1 conjunto
Suporte de tuboSuporte de apoio
Motor de acionamentoServo motor AC de alta precisão
Sistema de controle de acionamentoServo driver AC de alta precisão
Caixa de reduçãoCaixa de engrenagens de precisão importada
Sensor de altura da tochaSensor de altura da tocha de plasma, 1 conjunto
Fonte de plasma12000W, 1 conjunto
Tocha de corte a plasmaTocha de corte de perfil 3D a plasma, 1 conjunto
Resfriador de águaResfriador de água industrial, 1 conjunto

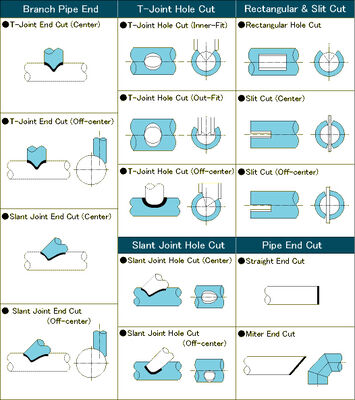

Capacidade de corte de perfil de tubo

Corte de extremidade de tubo (corte de extremidade reto, corte de extremidade em meia-esquadria), chanfro de três ramificações, corte de furos, corte de junta em T (encaixe interno, encaixe externo, descentralizado), corte de tubo de ramificação, corte de extremidade de junta em T (central / descentralizado), corte de extremidade de junta inclinada (central / descentralizado), goivagem, corte de furo retangular, corte de fenda (central / descentralizado), corte cruzado oblíquo, corte de furo de junta inclinada (central / descentralizado), corte multi-ramificação, corte de perfil multi-ramificação, corte de extremidade multi-ramificação e ramificação, corte cruzado de tubo anular, corte de cotovelo (junta de camarão). Ângulo máximo de chanfro em direção vertical e horizontal, com configuração de chanfro de ângulo fixo e ponto fixo e configuração de corte contínuo.

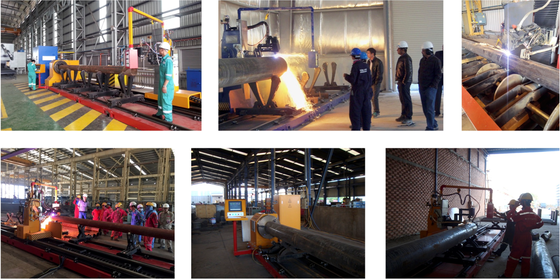

Imagens do produto

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

CNC round pipe plasma profile cutting machine

Termos Comerciais

ItemValor
Preço unitárioCNY 835.000 FOB Xangai
Validade45 dias
Tempo de produçãoEm até 60 dias contra pagamento adiantado
Prazo de pagamento30% contra a PI, 70% de saldo antes da entrega da máquina
EmbalagemCaixa de madeira, envio em um contêiner de 20GP completo
