Máquina de Corte a Plasma CNC Redonda de 5 Eixos CNCXG1200-V

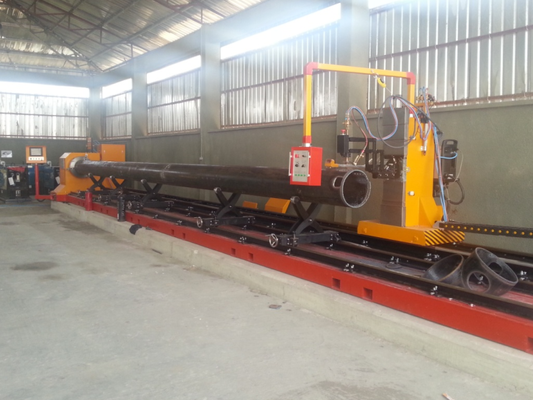

Esta máquina de corte a plasma de perfil de tubo redondo é um sistema CNC de 5 eixos projetado para cortar tubos circulares em diâmetros de 500mm a 1050mm e comprimentos de até 12000mm. Com uma fonte de plasma de alta potência de 12000W, uma tocha de corte de perfil de plasma 3D e um sensor de altura fotoelétrico, ela executa cortes retos e chanfrados, corte de furos, perfis de junta em T, multi-ramificações e cotovelos (junta de camarão) em aço carbono, aço inoxidável e outros tubos metálicos, cortando espessura de parede de 1-25mm.

Por que escolher a Máquina de Corte a Plasma de Tubo Redondo CNCXG1200-V

• Corte a plasma de tubo de 5 eixos - mais de 6 eixos controlados para perfil de tubo redondo e corte chanfrado de 500mm a 1050mm de diâmetro.
• Fonte de plasma de 12000W - fonte de alta potência corta espessura de parede de tubo de 1-25mm com corte chanfrado de até 22mm.
• Tocha de perfil de plasma 3D com sensor de altura fotoelétrico - resposta de altura de 0,1 seg mantém a distância de corte constante ao longo de perfis de tubo complexos.
• Capacidade de comprimento de tubo de 12000mm - trilho longo de 12000mm acomoda comprimentos de tubo comerciais padrão em uma única fixação.

Especificações Técnicas

Principais peças de reposição

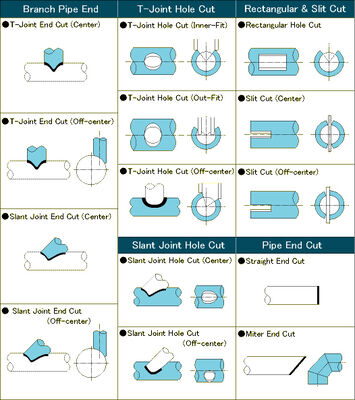

Capacidade de corte de perfil de tubo

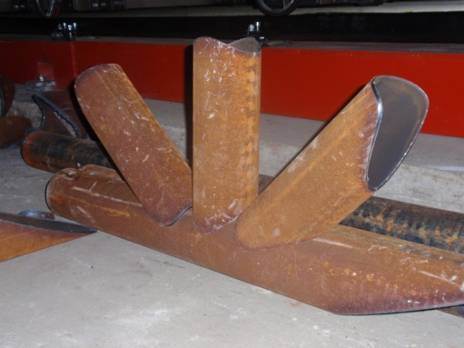

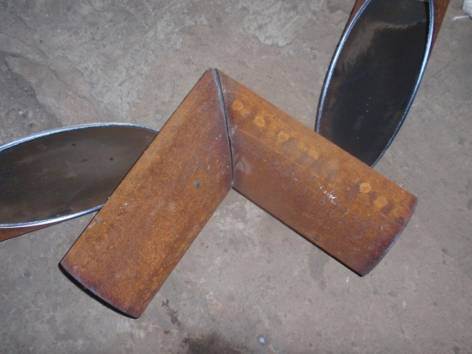

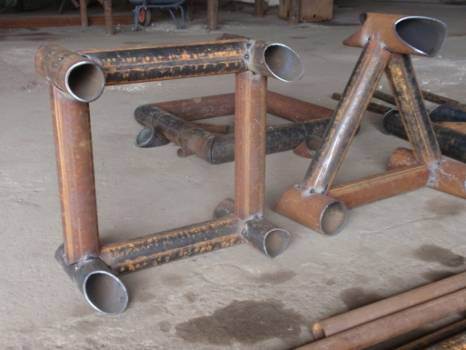

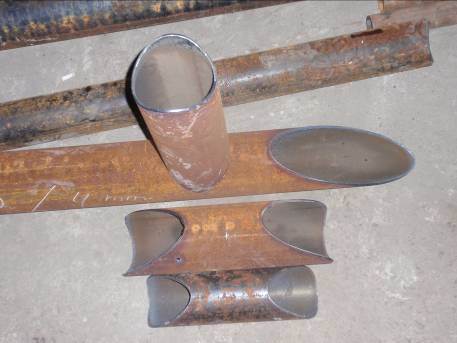

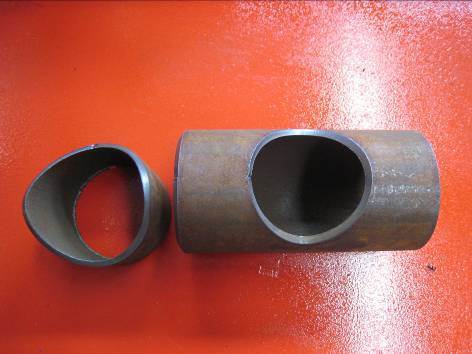

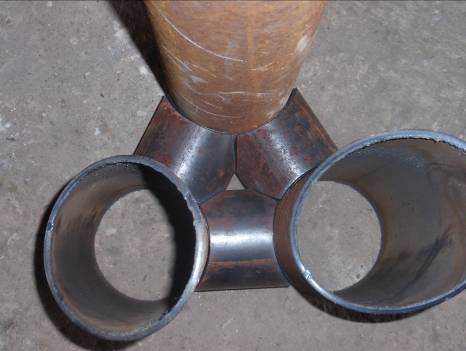

Corte de extremidade de tubo (corte reto de extremidade, corte de extremidade em meia-cana), chanfro de três ramificações, corte de furos, corte de junta em T (encaixe interno, encaixe externo, descentralizado), corte de tubo de ramificação, corte de extremidade de junta em T (central / descentralizado), corte de extremidade de junta inclinada (central / descentralizado), goivagem, corte de furo retangular, corte de fenda (central / descentralizado), corte oblíquo cruzado, corte de furo de junta inclinada (central / descentralizado), corte multi-ramificação, corte de perfil multi-ramificação, corte de extremidade multi-ramificação e ramificação, corte cruzado de tubo anular, corte de cotovelo (junta de camarão). Ângulo máximo de chanfro em direção vertical e horizontal, com configuração de chanfro de ângulo fixo e ponto fixo e configuração de corte contínuo.

Imagens do produto

Termos comerciais
