Máquina de corte de oxigénio de plasma CNC de grande formato HZSG5000

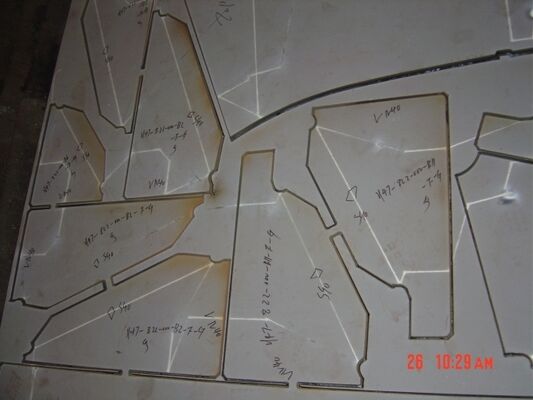

Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect
Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect Large Format Gantry CNC Plasma Oxy-fuel Cutting Machine HZSG5000 4200x12500mm EDGE Connect

Imagem Grande :  Máquina de corte de oxigénio de plasma CNC de grande formato HZSG5000

Detalhes do produto:
Lugar de origem: Xangai, China
Marca: HYZONT
Certificação: CE / ISO 9001
Número do modelo: HZSG5000
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: USD 55,800 FOB Shanghai
Detalhes da embalagem: Caixa de madeira compensada / filme embrulhado, 5300x2300x1890mm, 3650Kg, adequado para remessa de c
Tempo de entrega: 50 dias após o pagamento recebido
Termos de pagamento: 100% L/C à vista, T/T
Habilidade da fonte: 30 séries por mês
Contato

Máquina de corte de oxigénio de plasma CNC de grande formato HZSG5000

descrição
Tipo de máquina: Máquina de corte a plasma CNC tipo pórtico e oxicorte modelo: HZSG5000
Área de corte eficaz: 4200x12500mm Controlador CNC: BORDA Conectar
Fonte de energia de plasma: MAXPRO200 Espessura do corte do plasma: Aço macio sem escória 20mm; furar 25mm; indenização 45mm
Espessura de corte oxicombustível: 6-120mm Velocidade de Corte a Plasma: 50-5000 mm/min
Velocidade de corte com oxicombustível: 0-800 mm/min Velocidade de marcha lenta: 0-12000 Mm/min
Comprimento longitudinal do trilho: 14500mm Passo da cremalheira: CP6, grau de precisão 7
Modelo de unidade: Unidade lateral dupla Servo Motor: Servo AC Panasonic A5
Caixa de engrenagens: Caixa de engrenagens SEW da Alemanha Controle da altura: Tensão de arco THC + controlador de capacitância
Software do aninhamento: FastCAM Pro CLP: DELTA
Componentes elétricos: SCHNEIDER Potência de entrada: Fonte de plasma de 5KW, 50KVA
Tensão de alimentação: 3x380V / 220V 50Hz Distância de elevação da tocha: 200 mm
Precisão da Altura da Tocha: +/-1.0mm Precisão de posicionamento: +/-0,2mm/10m
Materiais de corte: Aço leve, aço inoxidável, alumínio Largura de corte efetiva: 4200 mm
Comprimento de corte eficaz: 12500mm
Destacar:

Tabela de corte de grande formato 4200x12500 mm

,

Controlador CNC EDGE Connect

,

Software de nidificação automática FastCAM Pro

Máquina de corte CNC de plasma e oxi-combustível Hyzont HZSG5000 Pórtico

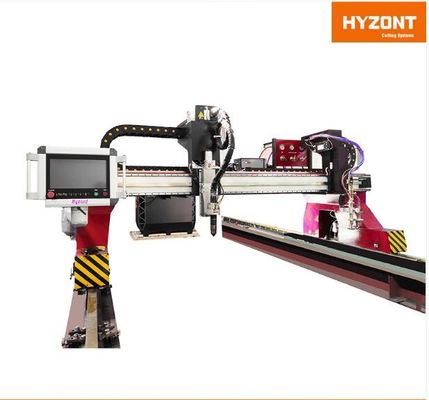

OHZSG5000é uma máquina de corte CNC de plasma e oxicorte tipo pórtico para serviços pesados, projetada para fabricação de estruturas de aço, construção de vasos de pressão e estaleiros navais. Ele combina uma fonte de plasma MAXPRO200, um controlador CNC EDGE Connect e uma estação de chama de oxicombustível em um único pórtico rígido, cortando aço-carbono, aço inoxidável e alumínio de chapas finas até placas de 120 mm.

Por que escolher a máquina de corte de pórtico HZSG5000

  • Mesa de corte de grande formato 4200x12500mm- Pórtico largo e trilho longo processam placas de aço superdimensionadas em uma única configuração, ideal para estaleiros navais e fabricação pesada.
  • Controlador CNC EDGE Connect- Software Phoenix v10, interface de máquina EtherCAT e CutPro Wizard para configuração rápida por novos operadores.
  • Software de agrupamento automático FastCAM Pro- Importação DXF, limpeza CAD, agrupamento interativo e automático, corte comum e ponte para maximizar a utilização da chapa.
  • Processo duplo de plasma e oxi-combustívelAs tochas de plasma e oxicombustível de ignição automática MAXPRO200 cobrem a faixa de placas de 6 a 120 mm.

Especificações Técnicas

ParâmetroValor
Tipo de máquinaMáquina de corte CNC tipo pórtico a plasma e oxicombustível
Controlador CNC EDGE Connect (Phoenix v10, EtherCAT, console de operador virtual)
Fonte de energia plasmática MAXPRO200
Espessura de corte a plasmaAço-carbono sem escória 20 mm (3/4"); perfuração em aço-carbono 25 mm / inoxidável 25 mm; separação em aço-carbono 45 mm / inoxidável 45 mm
Velocidade de corte a plasma50-5000 mm/min
Espessura de corte oxicombustível6-120mm
Velocidade de corte oxicombustível0-800 mm/min
Distância de elevação da tocha200 milímetros
Velocidade de marcha lenta0-12000 mm/min
Erro de configuração de velocidade≤±5%
Precisão do controlador de altura da tocha≤±1,0mm
Precisão da linha longitudinal±0,2mm/10m
Precisão do comprimento lateral±0,5mm (1000x1000mm)
Erro diagonal±0,5mm
Erro de retorno do ponto base±0,2mm
Erro no ponto de interseção±0,5mm

Componentes Mecânicos e Elétricos

ComponenteEspecificação

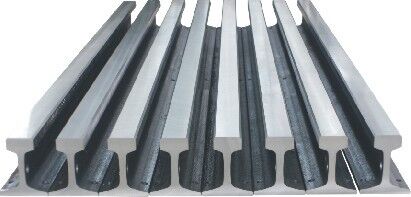

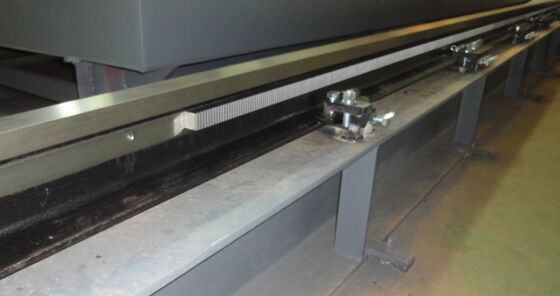

Trilho longitudinalTrilho pesado com cremalheira e pinhão, material U71Mn, capacidade de carga ≥10T/m, resistência à tração ≥883 MPa
Trilho horizontalTrilho de parafuso esférico, transmissão da tocha por correia de aço
PrateleiraGrau de precisão 7, passo CP6, precisão de usinagem 0,02 mm
Modelo de unidadeUnidade lateral dupla

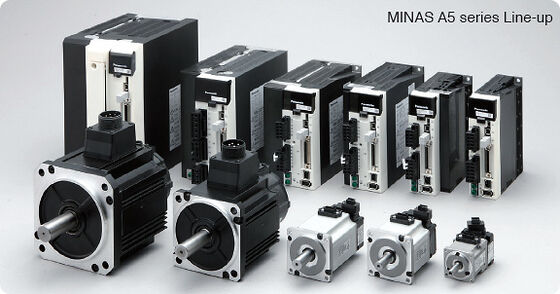

ServomotoresServo AC Panasonic A5 (20 bits/rev, 1,04 milhão de pulsos, resposta de 2,0 kHz, IP67, baixo torque de engrenagem)

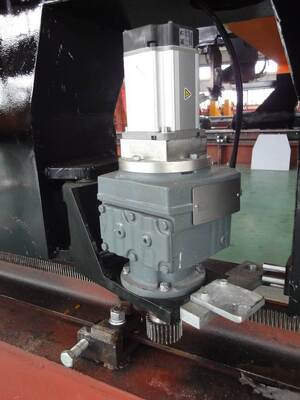

Caixa de engrenagensAlemanha SEW caixa de engrenagens, torção de alto rendimento, baixo ruído

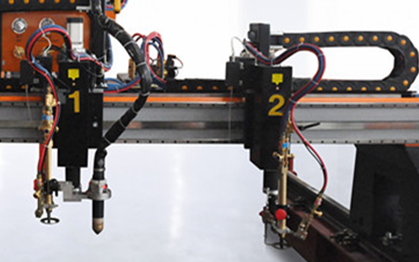

Porta tocha de corte2 conjuntos
Tocha de plasma MAXPRO200 ×1, com dispositivo anticolisão
Tochas de oxicombustível2 conjuntos, ignição automática ×2
Controladores de alturaPlasma de tensão de arco THC ×1, controlador de altura da tocha de capacitância ×2
Tocha de marcaçãoTocha de marca de pó de zinco × 1
CLP / elétricaDelta PLC, componentes elétricos Schneider
Software de aninhamentoFastCAM Pro (Austrália), importação DXF, agrupamento automático, saída NC
Fornecimento de cabo/mangueiraPedrail

Condições de trabalho

ItemValor
Tensão/frequência de alimentação3×380V±10% / 50Hz, 220V±10% / 50Hz
Potência de entrada5 kW
Fonte de energia de plasma50 KVA
Reduzindo a pressão do oxigênio0,5-0,8MPa
Pressão de oxigênio pré-aquecido0,4-0,6MPa
Pressão do gás0,05-0,1MPa
Tipo de gásPropano / Acetileno / GLP
Temperatura ambiente0-50°C
Umidade relativa<90% sem condensação

Capacidade de corte eficaz

ItemValor
Área de corte eficaz4200x12500mm
Largura de corte efetiva4200 milímetros
Comprimento de corte efetivo12.500 milímetros
Comprimento longitudinal do trilho14.500 mm
Comprimento do trilho horizontal5000 milímetros

Corpo e Estrutura da Máquina

O corpo da máquina é uma estrutura soldada tipo caixa processada por aplainadoras CNC e fresadoras CNC, depois temperada e pintada em cabine de pintura. O acionamento duplo adota uma estrutura simétrica para excelente rigidez e intensidade, proporcionando longa vida útil com altíssima precisão. O deslocamento horizontal da tocha é transmitido por uma cinta de aço para um movimento suave e silencioso.

Programas: EDGE Connect e FastCAM Pro

O software EDGE Connect com Phoenix v10 oferece configuração do Assistente CutPro, console do operador de software na tela, painéis de monitoramento de processo configuráveis ​​e comunicação integrada com plasma e controle de altura da tocha para qualidade de corte especializada. O software de agrupamento FastCAM Pro importa arquivos DXF, realiza limpeza CAD, agrupamento interativo e automático, corte e ponte comuns e gera código NC para diferentes controladores.

Imagens do produto

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Gantry CNC plasma oxy-fuel cutting machine

Termos Comerciais

ItemValor
PreçoUSD 55.800 FOB Xangai
Tempo de produção50 dias após o pagamento recebido
Condições de pagamento100% L/C à vista
Pacote5300×2300×1890 mm / 3650 Kg
Instalação e treinamento1 técnico aprox. 10 dias, USD 200/dia
Validade30 dias

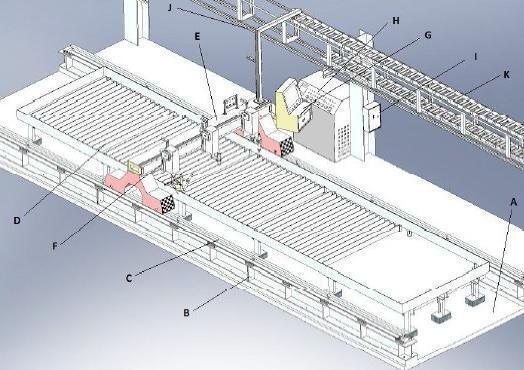

Nota: para máquina de corte tipo pórtico esta cotação exclui fundação de instalação de trilho, mesa de corte e suporte de pedrail. Conjuntos completos de desenhos de instalação são fornecidos ao comprador após o recebimento do pagamento inicial.
