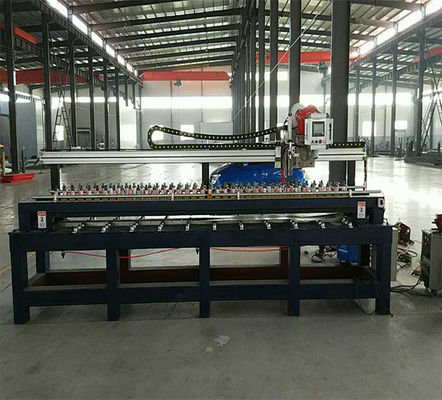

Máquina de soldadura automática de placas metálicas finas MIG Splicing 3000mm Máquina de soldadura de placas metálicas
Detalhes do produto
| Destacar |
Soldador de Emenda de Placas de 3000mm,Soldagem de Costura MIG de Placas Finas,Máquina Automática de Costura de Placas |
||
|---|---|---|---|
Descrição do produto
Máquina de soldagem automática de emendas de chapas metálicas finas, máquina de soldagem de emendas de chapas finas MIG, máquina de soldagem de chapas metálicas de 3000 mm
Os componentes básicos de suporte do corpo da máquina são compostos por vigas inferiores, vigas de compressão e outras partes. O corpo da máquina é feito de componentes estruturais de aço, que possuem alta resistência e pequena deformação;
O dispositivo de prensagem chave é dividido em dois conjuntos simétricos, esquerdo e direito, que podem aplicar pressão em ambos os lados da peça separadamente. A pressão do ar é ajustável e o pé de prensagem chave é feito de componentes estruturais de aço.
A montagem do mecanismo de caminhada é composta por uma viga transversal, um mecanismo de pistola inferior e um controle deslizante. A máquina utiliza engrenagens e cremalheiras como mecanismo de caminhada linear, e o motor é um motor de controle de velocidade de frequência variável DC. A montagem de caminhada da máquina possui características como alta precisão, caminhada estável e alto torque.
As ações de elevação e abaixamento do mecanismo de elevação da pistola de soldagem são acionadas por meios pneumáticos, o que tem as vantagens de estrutura simples, ação rápida e estável, alta precisão de repetição e operação conveniente. A parte de guia da ação de elevação adota um trilho de guia linear para garantir a estabilidade e flexibilidade da ação.
O material da ranhura de formação traseira é cobre vermelho, e há uma ranhura de formação usinada no topo.
Requisitos de soldagem para equipamentos especiais de soldagem:
1. Material da peça: aço carbono, Q235
2. Especificações da peça:
Espessura do material de soldagem 1-4 mm
Comprimento do painel de soldagem: 3,2 metros
3. Processo de soldagem:
1. Soldagem com proteção de gás CO2.
2. Requisitos para montagem da costura de soldagem: folga entre as extremidades emendadas e quebradas 0-0,5 mm
4. Requisitos pré-soldagem:
A junta de topo da costura de soldagem deve garantir que o corte seja o mais plano possível, sem bordas enroladas, chanfros, etc., e a área da costura de soldagem deve estar livre de rebarbas, manchas de óleo e outros fatores que afetam a qualidade da soldagem. Chapas com primer pulverizado ou zincadas precisam ser polidas antes da soldagem.
Especificações
| Item | Especificação |
| Espessura da chapa metálica | 1-4 mm |
| Largura da chapa metálica | 1000-3200 mm (ajustável) |
| Comprimento da chapa metálica | ajustável |
| Largura após soldagem | menos de 3200 mm |
| Material da chapa metálica | Aço carbono Q235 |
| Tipo de soldagem | MAG (20% CO2 + 80% Ar)/MIG |
| Arame de soldagem | Arame sólido de 1,0-1,2 mm |
| Método de compressão | Compressão por chave pneumática |
| Velocidade de soldagem | 300-1400 mm/min |
| Cobre | |
| Resfriamento | Resfriamento a ar |
| Velocidade em vazio | Ajuste contínuo (0-4000 mm/min) |
| Tipo de acionamento | Guia linear e engrenagem e cremalheira |
