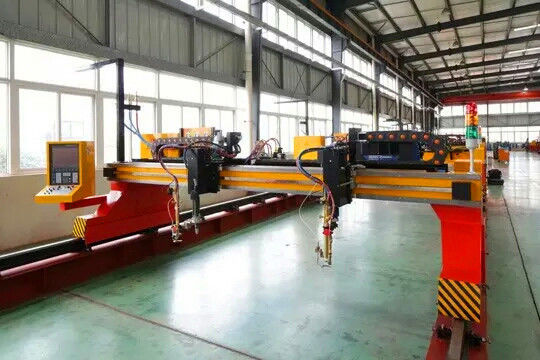

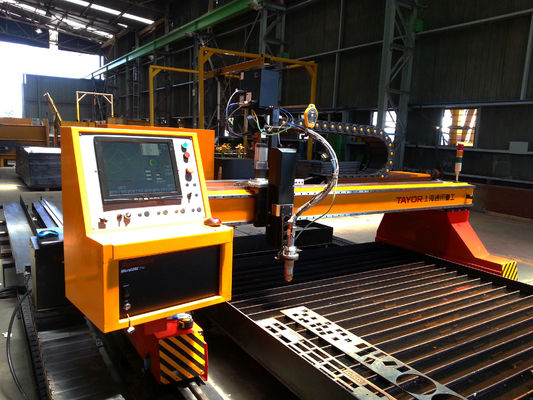

Tabela dobro do corte do plasma do CNC da movimentação com o cortador do plasma 300 2 anos Warrantry
Detalhes do produto
| Nome: | Cortador do plasma do CNC | modelo: | CNCSG3000 |
|---|---|---|---|
| Área de corte: | 2X6m | Espessura do corte: | 6-120mm |
| Plasma que corta Thicness: | 1-40mm | Fonte de alimentação: | 220-440v |
| Modelo do plasma: | 300 | ||
| Destacar |
plasma do router do cnc combinado,máquina de corte do plasma do cnc,Stable Gantry Plasma Drive |
||
Descrição do produto
Conecte o controlador TC à máquina de corte a plasma 300 com garantia de 2 anos
Estrutura do corpo da máquina
O design de viga oca de aço garante boa dissipação de calor sem deformação;
O processo de têmpera da estrutura soldada em caixa garante excelente rigidez e resistência;
Dupla acionamento adota estrutura simétrica.
Transmissão
Os movimentos de acionamento de engrenagem e cremalheira sem folga garantem o funcionamento suave da máquina em alta velocidade;
Caixa de engrenagens: SEW, baixo ruído de alta torção de saída.
1 Marca: TAYOR
2 Modelo: CNCSG3000
3 Especificação
| Nº | Descrições | Especificação |
| 1 | Largura da Trilha (mm) | 2000 |
| Comprimento do trilho (mm) | 6000 | |
| Área de Corte Efetiva (mm) | 2000x6000 | |
| Acionamento | Motor servo AC Panasonic eixo Y *2 conjuntos | |
| Motor servo AC Panasonic eixo X *1 conjunto | ||
| Velocidade máxima de deslocamento | 12000 mm/min | |
| 2 | Estação de Movimento da Tocha |
Total de Três 2 Conjuntos de Estação de Movimento Estação 1: Tocha de Oxicorte Estação 2: Suporte de tocha de plasma |
| 3 | Tocha de Chama |
Espessura de Corte 5-120mm Velocidade de Corte: 50-800m/min |
| 4 | Número da Tocha de Corte a Plasma | tocha reta |
| Sensor de Altura da Tocha de Plasma | THC | |
| 5 | Suporte de Tocha Anti-Colisão | TAYOR*1 conjunto |
| Velocidade de Corte a Plasma | 50-4000mm/min | |
| 6 | Modelo da Fonte de Plasma | 300/CoreTM |
| 7 | Conectar T | |
| 8 | Software de Aninhamento | FASTCAM Austrália (Versão Profissional) |
| 9 | PLC | Delta* 1 conjunto Taiwan |
| Componentes Elétricos | Schneider | |
| Cabos | Cabo com aprovação CE | |
| 10 | Mesa Tanque de Água | Fabricação pelo usuário |
4 Precisão
| Precisão de Posicionamento | ±0.5mm/10000mm |
| Repetibilidade | ≤±0.1mm |
| Erro de configuração de velocidade | ≤±5% |
| Precisão do THC | ≤±0.5mm |
| Erro de Comprimento de um Lado (mm) | ±0.5mm |
| Erro de Retorno ao Ponto Base | ±0.4mm |
| Erro de Ponto de Interseção | ±0.5mm |
| Erro de Linha Frente-Verso | ±0.2mm |
5 Condições de Trabalho
|
Fonte de Alimentação
Temperatura Umidade Ambiente |
Máquina: 220v±10%; 50Hz~60Hz (Personalizado) Sistema de Plasma: 3×380v±10%; 50Hz~60Hz (Personalizado) -10℃-50℃ <90% /Sem Condensação Ventilado, sem trepidação |
| Tipo/Qualidade do gás de corte de oxicorte |
Oxigênio: 0.5-0.8MPa Pureza: 99.5%; Fluxo: 1.0M3/Min Gás Combustível: Propano ou Acetileno Pressão: 0.05-0.1MPa |
| Gases de Processo de Corte a Plasma |
Ar, O2, N2 como gás de plasma Ar, N2 como gás de proteção Pressão do gás de suprimento 6.2 +/- 0.7 bar (90 +/- 10 psig) |
