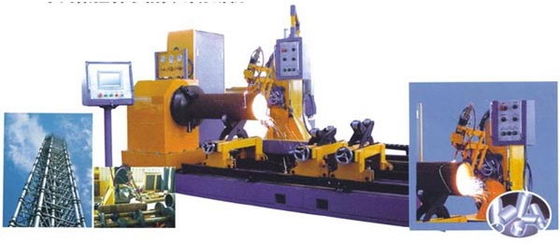

A janela automática da linha central da máquina de corte 5 do perfil da tubulação do CNC baseou o controlador
  • A janela automática da linha central da máquina de corte 5 do perfil da tubulação do CNC baseou o controlador
A janela automática da linha central da máquina de corte 5 do perfil da tubulação do CNC baseou o controlador

A janela automática da linha central da máquina de corte 5 do perfil da tubulação do CNC baseou o controlador

Lugar de origem CHINA
Marca TAYOR
Certificação CE
Número do modelo CNCXG-600
Detalhes do produto
Nome:
Máquina de corte do plasma do perfil da tubulação do CNC
modelo:
CNCXG-600
Aplicação:
O CNC conduz o corte do plasma do perfil para corte da embarcação de construção ou de pressão de aço
Tubulação OD:
50-630mm
espessura de parede:
aço carbono de 1-30mm (corte do plasma)
Comprimento de tubulação:
6000mm
Controlador:
a janela de 5 linhas centrais baseou o controlador do CNC
Modelo da fonte de energia do plasma:
Powermax125
Destacar:

cortador do tubo do cnc

,

cortador do tubo do laser do cnc

Termos do pagamento & do transporte
Quantidade de ordem mínima
1set
Preço
negotiable
Detalhes da embalagem
caso de madeira
Tempo de entrega
30 dias após o pagamento
Termos de pagamento
L/C, T/T
Habilidade da fonte
Grupo 30 um o mês
Descrição do produto

Máquina de corte do plasma da tubulação do CNC para a chanfradura de Proflie da tubulação e o corte automáticos

Modelo: CNCXG600-V

Aplicação:

  • Construção da embarcação de pressão
  • Encanamento químico que fabrica
  • Fabricação do oleoduto
  • Corte da tubulação da construção de aço

Características

  • circulação controlada e livre da Multi-linha central à extremidade de tubulação do revestimento ou ao corte chanfrado
  • 10" controlador de tela táctil com software appropriative
  • Off-line programando
  • Compatível com AutoCAD e Tekla
  • Chama e tocha de corte do plasma para o tubo fino e de aço inoxidável

Especificação

Diâmetro da tubulação Φ50-Φ630mm
Comprimento do trilho da tocha (comprimento de tubulação) ≤12000mm
Modelo do corte Chama
Espessura do corte do plasma 1-25mm
Modelo do plasma Powermax105
Espessura do corte de chama 6-40mm
Sensor fotoelétrico da altura 0,1 velocidades da resposta do segundo
Sistema de controlo software do corte do perfil da tubulação
Entrada de dados Entrada de dados da tela da tocha
Capacidade de carga máxima 4000Kg
Mandril da tubulação Mandril concêntrico de 3 maxilas
Ângulo de chanfradura máximo da chama ±60°
Ângulo de chanfradura máximo do plasma ±45°
Velocidade do corte de chama 50mm/min -800mm/min
Velocidade do corte do plasma 100mm/min-4000mm/min
Erro movente ≤0.2mm /1000mm
Erro do ângulo de gerencio ≤1° por 180°
A tubulação gerencie a velocidade 0-10000mm/min

Imagens detalhadas

A janela automática da linha central da máquina de corte 5 do perfil da tubulação do CNC baseou o controlador 0

Efeito do corte do perfil de CNCXG600-V

A janela automática da linha central da máquina de corte 5 do perfil da tubulação do CNC baseou o controlador 1

A janela automática da linha central da máquina de corte 5 do perfil da tubulação do CNC baseou o controlador 2

Informação da ordem

Código de ordem CNCXG600-V
Embalagem Caso e pálete de madeira
Tamanho da embalagem 2200*5200*2000mm
Peso da embalagem 5000Kg
Prazo de entrega 30 dias após o pagamento
