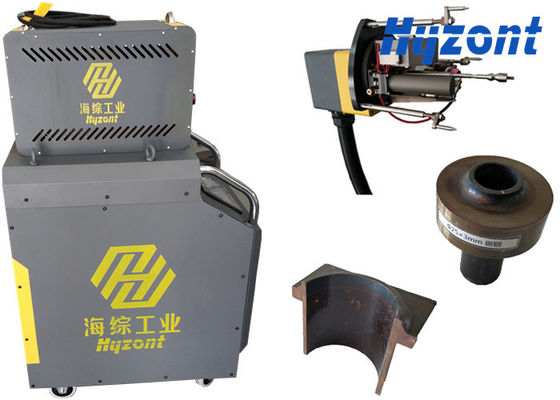

Tubo automático do TIG à soldadura orbital da folha de tubo para a construção do permutador de calor
Detalhes do produto
| Nome: | Tubo à máquina de soldadura da folha de tubo | Modelo: | TTS-30 |
|---|---|---|---|
| Tubo OD: | 12-76mm | Cuttent de solda: | 315A |
| Tipo de soldadura: | TIG/GTAW | Potência de entrada: | 380v |
| Tipo do tubo: | Tubo de projeção ou tubo nivelado | Gás protetor: | Argônio |
| Destacar |
máquina de soldadura do tubo,tubo à soldadura orbital da folha de tubo,TTS-30 Automatic Fusion Welder |
||
Descrição do produto
Máquina de soldadura automática de tubo orbital a folha de tubo TIG para edifícios de trocadores de calor
Modelo: TTS-30
Aplicação:
Esta cabeça de solda é uma cabeça de solda TIG especialmente concebida para fazer soldas de tubos a chapas de tubos, que é adequada para aço carbono, aço inoxidável, principalmente para tubos salientes,Conexão de tubos de descarga e de tubos com retalhos, com ou sem alimentação por fio.
Para as soldas que requerem a adição de fio de enchimento, um alimentador de fio opcional pode ser montado na cabeça de soldadura.Não é possível com alimentadores montados no chão.
Estas cabeças de solda trazem a produtividade e a precisão repetitiva da solda de máquina para a fabricação e reparação de geradores de vapor e trocadores de calor.
Esta máquina é amplamente utilizada em
- Tublar Soldadura de tubos de trocador de calor
- Solução de folhas de tubo a tubo da caldeira
- Solução de tubos salientes
- Solução de tubos de fluxo
Características
- Mandril pneumático expansível para fácil posicionamento
- Alta precisão com desempenho rápido e preciso, adequado para pequenos trocadores de calor
- Controle AVC automático com função de ligação e desligação para ajustes manuais
- Cabeça de soldagem TIG refrigerada a água, fácil de mudar ou ajustar Tungsténio
- Outros aparelhos de ar condicionado, de potência superior a 50 W
- Botões na alça para operação fácil
- Utiliza guias localizados para autocentramento de soldas 19-76mm OD
- Fonte de alimentação recomendada OBT-315
Especificações
| Modelo | TTS-30 |
| Materiais | Aço carbono, aço inoxidável |
| Tipo de ligação | Tubos salientes ou tubos de descarga |
| Processo de solda | TIG/GTAW |
| OD do tubo ((mm) | 19 a 76 |
| Ângulo da tocha de solda | 0 a 30 |
| Volframo OD ((mm) | 1.6-2.4 |
| Diâmetro do fio de soldadura (mm) | Φ0,8 mm/Φ1,0 mm |
| Velocidade máxima de alimentação do fio | 2200 mm/min |
| Soldadura por balanço | - Sim, sim. |
| Rotação | 360 graus de rotação livre e reinicialização automática; toda a soldagem de posição; |
| Velocidade de rotação ((rpm)) | 0.37-5.58 rpm |
| Gás protetor | Argão |
| Refrigeração | Água |
| Comprimento do cabo | 6m |
| Dimensão principal ((mm) | |
| Peso ((kg) | 9 kg |
Especificação da fonte de alimentação
| Modelo | OBT-315 |
| Fonte de solda | Panasonic YC-315TX |
| Tipo de fonte de alimentação | Inversor |
| Corrente de solda | 5-315A |
| Ciclo de trabalho | 315A/60%;250A/95%;244A 100 % |
| Voltagem de entrada | AC380V ± 10 % 50/60 Hz |
| Potência total | 8.3KVA |
| Refrigeração | Sistema de refrigeração por água incorporado |
| Exibição | Ecrã táctil de 7" |
| Armazenamento de programas | 80 |
| Grau de isolamento | F |
| Classe de protecção | Proteção IP21 |
| Peso | 120 kg |
| Dimensão | 740*520*910 |
Imagens detalhadas
Tubos salientespara Máquina de Soldadura de Folhas de Tubos
TTS-30 TIG cabeça de solda de tubo para máquina de soldagem de folha de tubo
OBT-315 Fonte de solda TIG para máquina de soldagem de folhas de tubo a tubo
Informações sobre a encomenda
| Código de ordem | K-31580-P |
| Embalagem | Caixa de voo |
| Tamanho da embalagem | 550*500*400 mm |
| Peso da embalagem | 15 kg + 130 kg (Fonte de energia de solda OBT-315) |
| Tempo de entrega | 15 dias após o pagamento |
Hyzont TTP-30 Máquina de Soldadura de Tubos a Chapas Youtube Video Link:
https://www.youtube.com/watch?v=Zy2-DhXAMAc
