Embarcação de pressão que constrói o cortador do tubo do laser do CNC, máquina de corte da tubulação do plasma do CNC de 1250mm
  • Embarcação de pressão que constrói o cortador do tubo do laser do CNC, máquina de corte da tubulação do plasma do CNC de 1250mm

Embarcação de pressão que constrói o cortador do tubo do laser do CNC, máquina de corte da tubulação do plasma do CNC de 1250mm

Lugar de origem CHINA
Marca TAYOR
Certificação CE
Número do modelo CNCXG1250-V
Detalhes do produto
Nome:
Máquina de corte do plasma do perfil da tubulação do CNC
modelo:
CNCXG-1250V
Aplicação:
O CNC conduz o corte do plasma do perfil para corte da embarcação de construção ou de pressão de aço
Tubulação OD:
300-1200mm
espessura de parede:
aço carbono de 1-32mm (corte do plasma)
Comprimento de tubulação:
12000mm
Controlador:
a janela de 5 linhas centrais baseou o controlador do CNC
Modelo da fonte de energia do plasma:
Hypertherm Maxpro200
Realçar:

cortador do tubo do cnc

,

cortador de tubulação do cnc

Termos do pagamento & do transporte
Quantidade de ordem mínima
1set
Preço
Negotiation
Detalhes da embalagem
caso de madeira
Tempo de entrega
30 dias após o pagamento
Termos de pagamento
L/C, T/T
Habilidade da fonte
Grupo 30 um o mês
Descrição do produto

Máquina de corte da tubulação do plasma do diâmetro da máquina de corte 1250mm do tubo da cama do rolo do CNC





Modelo: CNCXG1250-V







Aplicação:



     Esta máquina foi projetada como a máquina de corte automática do plasma do perfil da tubulação tomar o usuário mais eficiente quem que enfrenta o trabalho complicado do corte da construção do fardo da tubulação.



     Os agradecimentos ao movimento da multi-linha central cardam e torch o controlador de tela, esta máquina são fáceis de operar para o trabalhador de campo. Este corte do plasma da tubulação foi máquina aplicada extensamente dentro

Construção do fardo

  • Construção da embarcação de pressão
  • Encanamento químico que fabrica
  • Fabricação do oleoduto
  • Corte da tubulação da construção de aço
  • Corte do furo do fardo





Características

  • O sistema profissional do CNC da otimização da tubulação de Canadá, com versão de AutoCAD do projeto de engenharia pode ser código diretamente gerado de G.
  • Apoie a rachadura do tubo/imagem/saiu-a e substituição direita e a outra função da otimização da tubulação.
  • Apoie a relação sem emenda do software de TEKLA, gerencia o CNC que processa o código.
  • Adote a estrutura de levantamento do eixo, característica principal é o centro do mandril é flutuação ajustável, adotam o movimento do tubo não quando o método de flutuação do mandril, melhorar altamente o corte do grande diâmetro.
  • O corpo do rolo, pode automaticamente transportar a tubulação do corte.



Especificação

Diâmetro da tubulação

Φ300-Φ1250mm

Comprimento do trilho da tocha (comprimento de tubulação)

≤12000mm

Modelo do corte

Chama

Espessura do corte do plasma

1-32mm

Modelo do plasma

Hypertherm maxpro200

Espessura do corte de chama

6-40mm

Sensor fotoelétrico da altura

0,1 velocidades da resposta do segundo

Sistema de controlo

software do corte do perfil da tubulação

Entrada de dados

Entrada de dados da tela da tocha

Capacidade de carga máxima

15000Kg

Mandril da tubulação

Mandril concêntrico de 3 maxilas

Ângulo de chanfradura máximo da chama

±60°

Ângulo de chanfradura máximo do plasma

±45°

Velocidade do corte de chama

50mm/min -800mm/min

Velocidade do corte do plasma

100mm/min-4000mm/min

Erro movente

≤0.2mm /1000mm

Erro do ângulo de gerencio

≤1° por 180°

A tubulação gerencie a velocidade

0-10000mm/min



Imagens detalhadas

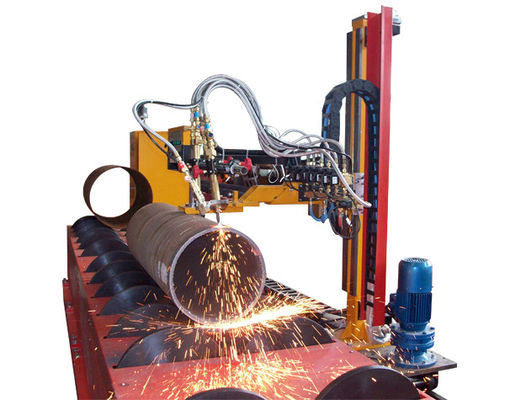

Embarcação de pressão que constrói o cortador do tubo do laser do CNC, máquina de corte da tubulação do plasma do CNC de 1250mm 0

                  O trabalho do revestimento do corte do perfil da tubulação do CNC machien







Embarcação de pressão que constrói o cortador do tubo do laser do CNC, máquina de corte da tubulação do plasma do CNC de 1250mm 1

                         máquina de corte do perfil da tubulação do CNC de 5 linhas centrais





Informação da ordem

Código de ordem CNCXG1000-V
Embalagem Caso e pálete de madeira
Tamanho da embalagem 2200*5200*2000mm
Peso da embalagem 5000Kg
Prazo de entrega 30 dias após o pagamento
