Cortador do tubo do plasma do CNC da cama do rolo com fonte de energia do plasma de 200
Detalhes do produto
| Nome: | Máquina de corte do plasma do perfil da tubulação do CNC | modelo: | CNCXG-1000V |
|---|---|---|---|
| Aplicação: | O CNC conduz o corte do plasma do perfil para corte da embarcação de construção ou de pressão de aço | Tubulação OD: | 200-1000mm |
| espessura de parede: | aço carbono de 1-30mm (corte do plasma) | Comprimento de tubulação: | 12000mm |
| Controlador: | a janela de 5 linhas centrais baseou o controlador do CNC | Modelo da fonte de energia do plasma: | 200 |
| Destacar |
cortador do tubo do cnc,cortador de tubulação do cnc,200 Plasma Powered |
||
Descrição do produto
Máquina de corte de perfis de tubos CNC com 200
Modelo: CNCXG1000-V
Aplicação:
Esta máquina foi projetada como máquina automática de corte de plasma de perfil de tubo para levar o usuário mais eficiente que enfrentam trabalho de corte complicado de tuboedifício de truss.
Graças ao cartão de movimento multi-eixo e controlador de tela de tocha, esta máquina é fácil de operar para o trabalhador de campo.
Construção de travesseiros
- Construção de recipientes sob pressão
- Fabricação de tubulações químicas
- Fabricação de oleodutos
- Corte de tubos de estruturas de aço
- Cortes de buracos em treliças
Características
- O sistema CNC de otimização de tubos profissional do Canadá, com a versão AutoCAD do projeto de engenharia pode ser gerado diretamente código G.
- Suporte de divisão de tubos / imagem / substituição esquerda e direita e outras funções de otimização de tubos.
- Suporte ao software TEKLA para ligação sem problemas, gerar código de processamento CNC.
- Adotar a estrutura de elevação do eixo, a principal característica é o centro do chuck é flutuante ajustável, adotar tubo não se mover enquanto o chuck método flutuante, melhorar muito grande corte de diâmetro.
- Corpo de rolos, pode transportar automaticamente o tubo de corte.
Especificações
|
Diâmetro do tubo |
Φ200-Φ1000 mm |
|
Comprimento do carril da tocha (Longo do tubo) |
≤ 12000 mm |
|
Modelo de corte |
Fogo |
|
Espessura de corte de plasma |
1 a 32 mm |
|
Modelo de plasma |
200 |
|
Espessura de corte de chama |
6-40 mm |
|
Sensor de altura fotoelétrico |
0.1 segundos de velocidade de resposta |
|
Sistema de controlo |
Software de corte de perfis de tubos |
|
Introdução de dados |
Entrada de dados do ecrã da tocha |
|
Capacidade máxima de carga |
15000 kg |
|
Tubos de chuque |
3 mandíbulas chuck concêntrico |
|
Ângulo de inclinação máximo da chama |
± 60° |
|
Ângulo de inclinação do plasma |
± 45° |
|
Velocidade de corte da chama |
50 mm/min - 800 mm/min |
|
Velocidade de corte por plasma |
100 mm/min-4000 mm/min |
|
Erro de movimentação |
≤ 0,2 mm /1000 mm |
|
Erro de ângulo de giro |
≤ 1° por 180° |
|
Velocidade de rotação do tubo |
0-10000 mm/min |
Imagens detalhadas
Terminar o trabalho da máquina de corte de perfis de tubos CNC

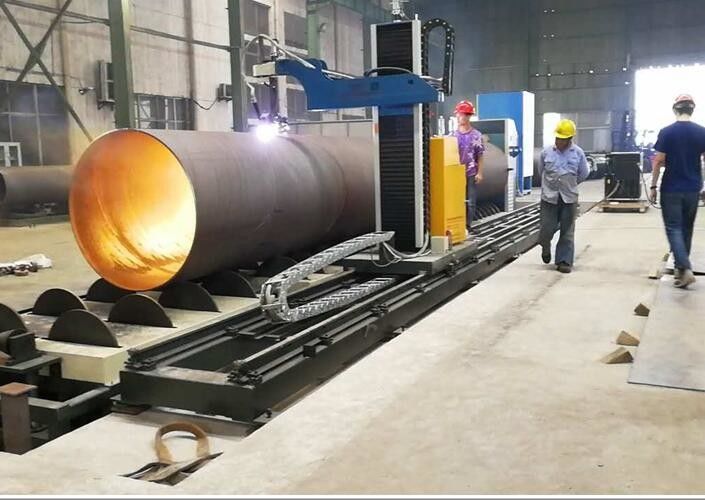

Máquina de corte de perfis de tubos CNC de 5 eixos
Informações sobre a encomenda
| Código de ordem | CNCXG1000-V |
| Embalagem | Caixa de madeira e palete |
| Tamanho da embalagem | 2200*5200*2000 mm |
| Peso da embalagem | 5000 kg |
| Tempo de entrega | 30 dias após o pagamento |
