| Lugar de origem | CHINA |
| Marca | Hyzont / SUNWAY |
| Certificação | N/A |
| Número do modelo | PSM-160 |

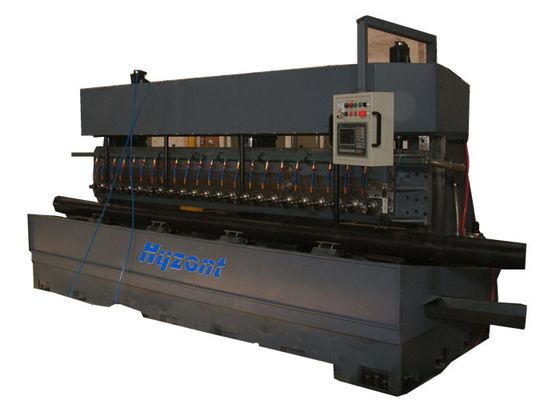

Este perfurador da tubulação consiste em 16 ou 22 eixos e em uma caixa de engrenagens de aço normalizada após a fabricação mas antes de fazer à máquina. É apoiado de uma construção de aço aérea e guiado em sistemas ferroviários do perfil da precisão. Dois cilindros do ar da ajustável-pressão contrabalançam o peso da caixa de engrenagens. Esta característica torna possível para que os parafusos movimentadores estejam sempre na compressão, que elimina a folga e minimiza o desgaste no bola-tipo parafusos movimentadores. A caixa de engrenagens abriga os eixos, em cima de que os cortadores são montados.
Um sistema de aperto hidráulico original fixa e endireita a embalagem sem danificar a tubulação ou os entalhes. As serras circulares especiais de aço de alta velocidade cortaram os entalhes. A aplicação contínua do líquido refrigerante mantém a integridade metalúrgica da tubulação. Nenhum metal adicional é removido e a força máxima da tubulação é assegurada ao ficar dentro de uma zona aberta especificada.
| Caixa do eixo | Tubulação OD | Φ60-φ177.8mm/7” |
| Número do eixo | 22 | |
| Distância center do eixo | 152.4mm/6” | |
| Diâmetro máximo do cortador de trituração | φ75mm | |
| Viu uma quantidade do cortador em um eixo | 1-4 | |
| Largura de entalho reta | 0.3-3mm | |
| Velocidade de rotação do eixo | 100-800r/min | |
| Poder do motor principal | 2×11Kw | |
| Eixo para cima e para baixo o curso | 200mm | |
| Torque do poder do servo motor da linha central de Z | 2X1.5Kw/4.77Nm | |
| Velocidade movente máxima da linha central de Z | 2000mm/min | |
| Precisão da linha central de Z | 0.5mm/r | |
| Sistema de posicionamento do índice de rotação da tubulação | Um poder/torque do servo motor da linha central | 1KW/4.77Nm |
| Uma velocidade de rotação máxima da linha central | 20R/Min | |
| Uma precisão da rotação da linha central | 6.279degree/r | |
| Poder do servo motor da linha central X | 1KW/4.77Nm | |
| Velocidade de rotação máxima da linha central X | 8000mm/min | |
| Precisão máxima da rotação da linha central X | 11.3mm/r | |
| Comprimento do trilho | 14000mm | |
| Curso movente da tubulação | 12000mm | |
| Sistema pneumático | Pressão de ar comprimido | >0.5Mpa |
| Sistema de refrigeração | Refrigerar | líquido refrigerante líquido |
| Cortando o fluxo composto da bomba | 200L/min | |
| Cortando o poder composto da bomba | 2×0.45kW | |
| Sistema bonde | Controlador | PLC |
| Número da linha central do CNC | 4 | |
| Poder total | 32kW | |
| Tamanho de corpo da máquina | L x W x H (milímetros) | 4300x1800x2550 |
| Comprimento do trilho do sistema do alimentador da tubulação | 12000mm | |
| Peso de efetivação | De 14 toneladas aproximado | |
Máquina de entalho PSM-22
Viu entalhes da tubulação de Oile da lâmina cortar até 76,4 comprimentos e largura de 3mm
| Código de ordem | PSM-220 |
| Embalagem | N/A |
| Tamanho da embalagem | N/A |
| Peso da embalagem | 14000Kg |
| Prazo de entrega | 70 dias após o pagamento |
Relação video da máquina de entalho PSM-220 da tubulação do CNC Youtube:
