Estábulo 7" máquina de entalho da tubulação de óleo com sistema de aperto hidráulico original
Detalhes do produto
| Nome: | O CNC entalhado do forro considerou a máquina de corte (a máquina de entalho da tubulação do CNC) | modelo: | PSM-220 |
|---|---|---|---|
| Aplicação: | Fabricação entalhada do forro do poço do poço de petróleo ou de água | Tubo OD: | Φ60-Φ177.8mm |
| espessura de parede: | 1-12mm | Eixo: | 22 ou 16 |
| Largura de entalhes: | 0.3-3mm | Máximo viu o diâmetro da lâmina: | 76mm |
| Destacar |
máquina de entalho do tubo,máquina de perfuração da tubulação,Stable PSM-220 Machine |
||
Descrição do produto
Máquina de tubos com 22 fusos, máquina de ranhurar tubos, máquina de corte de tubos de óleo de 7"
Modelo: PSM-220
Aplicação
Nossas máquinas de ranhurar são projetadas para manusear tubos de até 7-12 polegadas de diâmetro e podem fabricar comprimentos de até 46 pés de uma vez. Este equipamento extremamente rígido e estável permite que o tubo seja fresado com tolerâncias precisas, produzindo aberturas limpas e larguras e comprimentos de ranhura consistentes.
Um sistema exclusivo de fixação hidráulica fixa e endireita o revestimento sem danificar o tubo ou as ranhuras. Serras circulares especiais de aço rápido cortam as ranhuras. A aplicação contínua de refrigerante mantém a integridade metalúrgica do tubo. Nenhum metal em excesso é removido e a resistência máxima do tubo é garantida, mantendo-se dentro de uma área aberta especificada.
Todas as máquinas de ranhurar são equipadas com sistemas de indexação CNC que garantem que as ranhuras sejam colocadas exatamente nos tubulares, tanto radial quanto axialmente. Isso garante que todas as especificações sejam alcançadas e a resistência máxima seja mantida para instalação.
Características
- Sistema de indexação e posicionamento de rotação do tubo mantém os tubos firmes e retos
- 4 vezes mais rápido que o corte a laser
- Sem efeito de calor nas ranhuras
- Total de 22 fusos, avanços consideráveis na eficiência de corte
- Fácil de usar, controlado por computador
- Com ou sem sistema de alimentação de tubo, reduz o investimento inicial
- Personalizável no tamanho do tubo ou revestimento
Especificação
| Caixa do Fuso | OD do Tubo | Φ60-φ177.8mm |
| Número de Fusos | 22 | |
| Distância entre centros dos fusos | 152.4mm | |
| Diâmetro máximo da fresa | φ75mm | |
| Quantidade de fresas em um fuso | 1-4 | |
| Largura de ranhura reta | 0.3-3mm | |
| Velocidade de rotação do fuso | 100—800r/min | |
| Potência do motor principal | 2×11Kw | |
| Curso de subida e descida do fuso | 200mm | |
| Potência/Torque do motor servo do eixo Z | 2X1.5Kw/4.77Nm | |
| Velocidade máxima de movimento do eixo Z | 2000mm/min | |
| Precisão do eixo Z | 0.5mm/r | |
| Sistema de indexação de rotação do tubo | Potência/Torque do motor servo do eixo A | 1KW/4.77Nm |
| Velocidade máxima de rotação do eixo A | 20R/Min | |
| Precisão de rotação do eixo A | 6.279graus/r | |
| Potência do motor servo do eixo X | 1KW/4.77Nm | |
| Velocidade máxima de rotação do eixo X | 8000mm/min | |
| Precisão máxima de rotação do eixo X | 11.3mm/r | |
| Comprimento do trilho | 14000mm | |
| Curso de movimento do tubo | 12000mm | |
| Sistema pneumático | Pressão do ar comprimido | >0.5Mpa |
| Sistema de Refrigeração | Refrigeração | líquido refrigerante |
| Fluxo da bomba de composto de corte | 200L/min | |
| Potência da bomba de composto de corte | 2×0.45kW | |
| Sistema Elétrico | Controlador | PLC |
| Número de eixos CNC | 4 | |
| Potência Total | 32kW | |
| Tamanho do corpo da máquina | C x L x A (mm) | 4300x1800x2550 |
| Comprimento do trilho do alimentador de tubo | 12000mm | |
| Peso Bruto | Aprox. 14 toneladas | |
Imagens Detalhadas

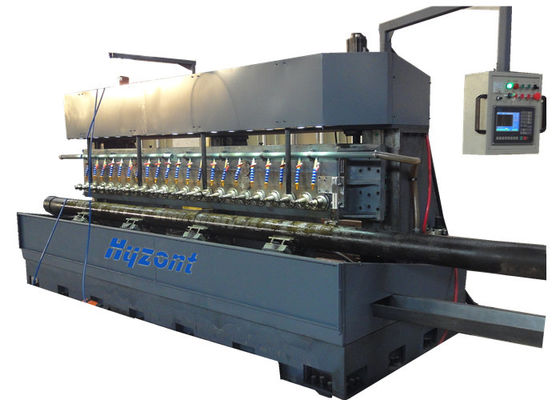

PSM-220 Máquina de Ranhurar Tubos CNC
Vista interna do revestimento ranhurado
Informações do Pedido
| Order Code | PSM-220 |
| Embalagem | N/A |
| Tamanho da Embalagem | N/A |
| Peso da Embalagem | 14000Kg |
| Tempo de Entrega | 70 dias após o pagamento |
Máquina de Ranhurar Tubos CNC PSM-220 Link do Vídeo no Youtube:
https://www.youtube.com/watch?v=sm_vTdOgPBU
