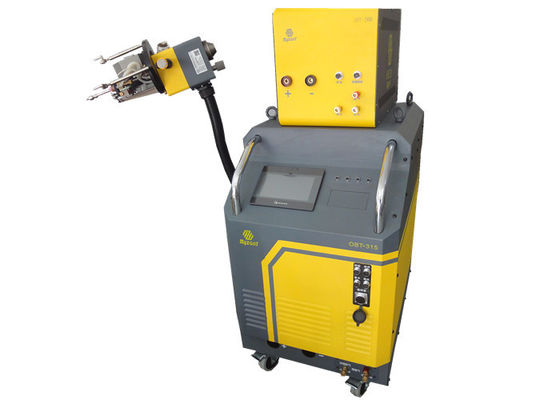

Soldadura rápida da folha de tubo do aço carbono/máquina de soldadura exata do tubo
Detalhes do produto
| Nome: | Tubo à máquina de soldadura da folha de tubo | modelo: | TTS-30 |
|---|---|---|---|
| Tubo OD: | 12-76mm | Soldadura Cuttent: | 315A |
| Tipo de soldadura: | TIG/GTAW | Poder de entrada: | 380V |
| Tipo do tubo: | Tubo de projeção ou tubo nivelado | Gás protetor: | Argônio |
| Destacar |
Soldagem Rápida de Tubos de Aço Carbono,Soldador Preciso de Tubos de Placas de Tubos,Soldagem de Trocador de Calor TTS-30 |
||
Descrição do produto
Máquina de Solda Tubo a Tubo em Trocador de Calor Tubular
Modelo: TTS-30
Aplicação:
Esta cabeça de soldagem é uma cabeça de soldagem TIG especialmente projetada para realizar soldas de tubo a tubo, adequada para aço carbono, aço inoxidável, principalmente para conexões de tubo saliente, tubo nivelado e tubo rebaixado com ou sem alimentação de arame.
Para soldas que requerem adição de arame de enchimento, um alimentador de arame opcional pode ser montado na cabeça de soldagem. Um carretel de arame padrão, montado diretamente na cabeça, fornece alimentação de arame precisa e positiva, o que não é possível com alimentadores montados no chão.
Estas cabeças de soldagem trazem a produtividade e a precisão repetitiva da soldagem automática para a fabricação e reparo de geradores de vapor e trocadores de calor.
Esta máquina é amplamente aplicada em
- Soldagem de tubos em trocadores de calor tubulares
- Soldagem de tubo de caldeira a tubo
- Soldagem de tubo saliente
- Soldagem de tubo nivelado
Características
- Mandril pneumático expansível para fácil posicionamento
- Alta precisão com desempenho rápido e preciso, adequado para trocadores de calor pequenos
- Controle automático de AVC com função liga e desliga para ajustes manuais
- Cabeça de soldagem TIG refrigerada a água, fácil de trocar ou ajustar o tungstênio
- Alimentação de arame integrada para extremidades de tubo rebaixadas, salientes ou niveladas
- Botões na alça para fácil operação
- Utiliza guia localizado para autocentramento de soldas de 19-76 mm de diâmetro externo
- Fonte de energia recomendada OBT-315
Especificação
| Modelo | TTS-30 |
| Material | Aço carbono, Aço inoxidável |
| Tipo de Conexão | Tubo saliente ou Tubo nivelado |
| Processo de Soldagem | TIG/GTAW |
| Diâmetro Externo do Tubo (mm) | 19-76 |
| Ângulo da Tocha de Soldagem | 0-30 |
| Diâmetro Externo do Tungstênio (mm) | 1.6-2.4 |
| Diâmetro do Arame de Soldagem (mm) | Φ0.8mm/Φ1.0 mm |
| Velocidade máxima de alimentação de arame | 2200 mm/min |
| Soldagem Oscilante | Sim |
| Rotação | Rotação livre de 360° com reinício automático; soldagem em todas as posições |
| Velocidade de rotação (rpm) | 0.37-5.58 rpm |
| Gás de Proteção | Argônio |
| Refrigeração | Água |
| Comprimento do Cabo | 6m |
| Dimensão Principal (mm) | |
| Peso (kg) | 9 kg |
Especificação da Fonte de Energia
| Modelo | OBT-315 |
| Fonte de Soldagem | Panasonic YC-315TX |
| Tipo de fonte de energia | Inversor |
| Corrente de Soldagem | 5-315 A |
| Ciclo de Trabalho | 315 A / 60%, 250 A / 95%, 244 A / 100% |
| Tensão de Entrada | AC380V ± 10 % 50/ 60 Hz |
| Potência Total | 8.3 kVA |
| Refrigeração | Sistema de refrigeração a água integrado |
| Display | Tela sensível ao toque de 7" |
| Armazenamento de Programas | 80 |
| Classe de Isolamento | F |
| Classe de Proteção | IP21 |
| Peso | 120 kg |
| Dimensão | 740 x 520 x 910 |
Imagens Detalhadas
Tubo saliente para Máquina de Solda de Tubo
Cabeça de soldagem TIG TTS-30 da Máquina de Solda de Tubo a Tubo
Fonte de Soldagem TIG OBT-315 para Máquina de Solda de Tubo a Tubo
Informações de Pedido
| Código do Pedido | K-31580-P |
| Embalagem | Caixa de voo |
| Tamanho da Embalagem | 550 x 500 x 400 mm |
| Peso da Embalagem | 15 kg + 130 kg (Fonte de Energia de Soldagem OBT-315) |
| Tempo de Entrega | 15 dias após o pagamento |
