  • Qualidade Cortador controlado do tubo do CNC de 5 linhas centrais, cortador de tubulação do plasma do CNC do aço carbono fábrica

Cortador controlado do tubo do CNC de 5 linhas centrais, cortador de tubulação do plasma do CNC do aço carbono

Propriedades Básicas
Local de Origem: CHINA
Marca: TAYOR
Certificação: CE
Número do modelo: CNCXG600-V
Propriedades comerciais
Quantidade mínima de pedido: 1set
Preço: negotiable
Condições de pagamento: L/C, T/T
Capacidade de fornecimento: Grupo 30 um o mês
Etiquetas

Combinação de plasma do roteador CNC

Máquina de corte a plasma CNC
Especificações
Name: Máquina de corte do plasma do perfil da tubulação do CNC Model: CNCXG600-V
Application: O CNC conduz o corte do plasma do perfil para corte da embarcação de construção ou de pressão de aço Pipe OD: 50-630mm
Wall Thickness: aço carbono de 1-30mm (corte do plasma) Pipe Length: 120000 máximos
Controller: a janela de 5 linhas centrais baseou o controlador do CNC Plasma Power Source Model: Powermax105
High Light:

cortador de tubulação do cnc

,

cortador do tubo do laser do cnc
Descrição do produto



Máquina de corte de perfis de tubos 5 eixos CNC controlado com Powermax105 Fonte de plasma





Modelo: CNCXG600-V







Aplicação:



Esta é uma máquina amplamente utilizada em

  • Fabricação de tubulações químicas
  • Fabricação de oleodutos
  • Corte de tubos de estruturas de aço e construção de armaduras



Trata-se de uma máquina controlada por múltiplos eixos capaz de mover e cortar automaticamente tubos redondos até OD 630 mm.Equipado com a fonte de plasma Powermax105 dos EUA assegurou um bom corte de buracos e corte da extremidade do tubo e todo o tipo de convecção de soldagem poderia ser cortado por ele.- Não.

As tochas de chama e plasma podem ser utilizadas para tubos de espessura e condições diferentes.





Características

  • O sistema CNC de otimização de tubos profissional do Canadá, com a versão AutoCAD do projeto de engenharia pode ser gerado diretamente código G.
  • Suporte de divisão de tubos / imagem / substituição esquerda e direita e outras funções de otimização de tubos.
  • Suporte ao software TEKLA para ligação sem problemas, gerar código de processamento CNC.
  • Adotar a estrutura de elevação do eixo, a principal característica é o centro do chuck é flutuante ajustável, adotar tubo não se mover enquanto o chuck método flutuante, melhorar muito grande corte de diâmetro.
  • Corpo de rolos, pode transportar automaticamente o tubo de corte.



Especificações

Diâmetro do tubo

Φ300-Φ1250 mm

Comprimento do carril da tocha (Longo do tubo)

≤ 12000 mm

Modelo de corte

Fogo

Espessura de corte de plasma

1 a 25 mm

Modelo de plasma

maxpro200

Espessura de corte de chama

6-40 mm

Sensor de altura fotoelétrico

0.1 segundos de velocidade de resposta

Sistema de controlo

Software de corte de perfis de tubos

Introdução de dados

Entrada de dados do ecrã da tocha

Capacidade máxima de carga

10000 kg

Tubos de chuque

3 mandíbulas chuck concêntrico

Ângulo de inclinação máximo da chama

± 60°

Ângulo de inclinação do plasma

± 45°

Velocidade de corte da chama

50 mm/min - 800 mm/min

Velocidade de corte por plasma

100 mm/min-4000 mm/min

Erro de movimentação

≤ 0,2 mm /1000 mm

Erro de ângulo de giro

≤ 1° por 180°

Velocidade de rotação do tubo

0-10000 mm/min



Imagens detalhadas

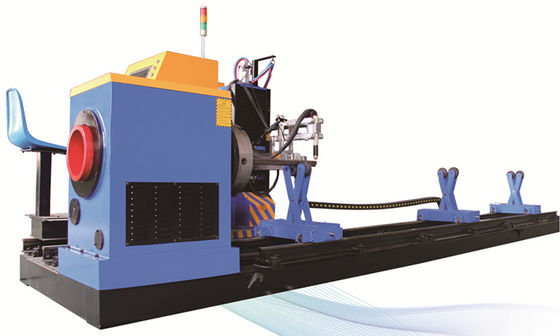

Cortador controlado do tubo do CNC de 5 linhas centrais, cortador de tubulação do plasma do CNC do aço carbono

 Máquina de corte de perfis de tubos CNC







Cortador controlado do tubo do CNC de 5 linhas centrais, cortador de tubulação do plasma do CNC do aço carbono

                               O perfil acima pode ser cortado por máquina de corte de perfis de tubos CNC

Informações sobre a encomenda

Código de ordem CNCXG600-V
Embalagem Caixa de madeira e palete
Tamanho da embalagem N/A
Peso da embalagem 5000 kg
Tempo de entrega 30Dias após o pagamento

Principais pontos de venda

  • cortador de plasma de pórtico
