Tabela do corte do plasma do CNC do perfil da tubulação que sulca com tela táctil
  • Tabela do corte do plasma do CNC do perfil da tubulação que sulca com tela táctil

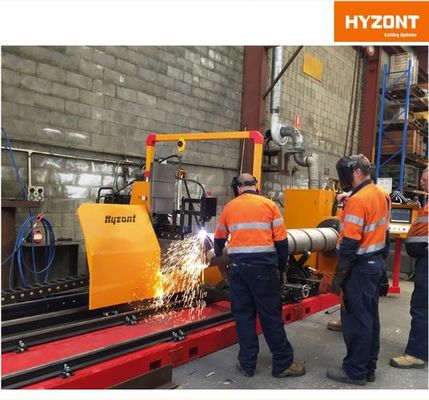

Tabela do corte do plasma do CNC do perfil da tubulação que sulca com tela táctil

Lugar de origem China
Marca Hyzont
Certificação CE
Número do modelo CNCXG-800
Detalhes do produto
nome:
máquina do Cnc do plasma 220V
modelo:
CNCXG-800
velocidade:
10000 Mm/Min
tipo:
Hyzont
Realçar:

Tabela do corte do plasma do CNC do perfil da tubulação

,

Tabela do corte do plasma do CNC do tela táctil

,

Sulcando a tabela do corte do plasma do CNC

Termos do pagamento & do transporte
Quantidade de ordem mínima
grupos 1
Detalhes da embalagem
Caso de madeira
Tempo de entrega
5-8Days
Termos de pagamento
T/T, L/C
Habilidade da fonte
1000Sets /month
Descrição do produto

Diâmetro 30-1600mm plasma de 5 linhas centrais e máquina de corte lidando do perfil da tubulação do CNC do gás de combustível de Oxy


Usando o plasma e o combustível de Oxy/gás/chama para perfilar as tubulações de corte e lidando, em umas tubulações redondas da tubulação e do quadrado/retângulo, com escala 30-1600mm do diâmetro do corte, o comprimento 12000mm, espessura máxima pode ser até 80mm.



1. descrição da máquina

Máquina de corte do perfil da tubulação do CNC

Oxy-combustível do u e corte e chanfradura do plasma

diâmetro de corte máximo 1600mm da tubulação do u

corte do u 3D

entrada do painel do tela táctil do u, a conveniente e a rápida dos dados, fácil de usar e para aprender

u que salvar cortando dados em qualquer altura que, capaz de criar o banco de dados técnico pelo usuário

u compatível com a construção de aço que projeta o software, expansão da função da máquina



Uso do desempenho do equipamento

A máquina de corte da tubulação do cnc da série de CNCXG é equipamento especialmente projetado para o corte automático 3-D da tubulação de aço.

Após a entrada de dados básicos ou de arquivos apropriados principais do formato, é capaz automaticamente de processar seções do furo, da chanfradura, do sulco, do multi-ramo e do camarão.

É amplamente utilizado na construção de aço, a construção de navio, a ponte e a construção de aço da torre, encanamento petroquímica e indústria da embarcação de pressão.



Artigos opcionais:

• mandril concêntrico de 5 maxilas

• Rolo de gerencio (cortar o diâmetro da tubulação pode ser até 2500mm)

• Software de Fastpipe/fastframe

• Maxila elétrica

• Suporte de ajuste elétrico

• Sensor fotoelétrico



2. parâmetros da tecnologia:

Dados técnicos
Modelo CNCXG300 CNCXG600 CNCXG800 CNCXG1250 CNCXG1400 CNCXG1600
Cortando o diâmetro da tubulação (milímetros) Φ40-300 Φ60-630 Φ60-800 Φ100-1250 Φ200-1400 Φ200-1600
Comprimento de tubulação (milímetros) 2000-12000 2000-12000 2000-12000 2000-12000 2000-12000 2000-12000
Cortando a velocidade (mm/min) Chama: 50-750 plasma: 50-5800
Cortando a espessura (milímetros) Chama: plasma de 5-60mm: 1-50mm
Ângulo de chanfradura máximo do plasma ±45°
Ângulo de chanfradura máximo da chama ±60°
Componentes básicos
Mandril da tubulação mandril concêntrico de 3 maxilas
Cortando o modo Chama e plasma
Número de linha central do controle 2-6
Motor de comando Panasonic/Yaskawa
Poder disponível do plasma Hypertherm, Kjellberg, dinâmica térmica, ESAB
Outros dados
Língua da operação Inglês ou chinês
Tensão do poder 3×380V±10% 50Hz/de acordo com a condição local do usuário



A máquina acima pode ser personalizada
